معلومات أساسية
نموذج NO .: 16t رافعة علوية واحدة العارضة
اكتب: العادية
واجب العمل: A5
وزن الرفع: 1t-20t
Span: 7.5m-22.5m أو غيرها
الطاقة: 380 فولت ، 50 هرتز أو تصميم
سبان: 7.5 ~ 22.5 م
سرعة السفر للرافعة: 2 ~ 20 م / دقيقة
سرعة حركة الرافعة: 3 ~ 30m / Min
المسار المؤيد: P24 ، P30 ، P43
سرعة الرفع: 0.8 / 5 ؛ 0.66 / 4 م / دقيقة
أجهزة حماية السلامة: مجهزة
المكونات الكهربائية: سيمنز ، شنايدر
حزمة النقل: الخشب الرقائقي مربع / القماش المنسوجة من البلاستيك

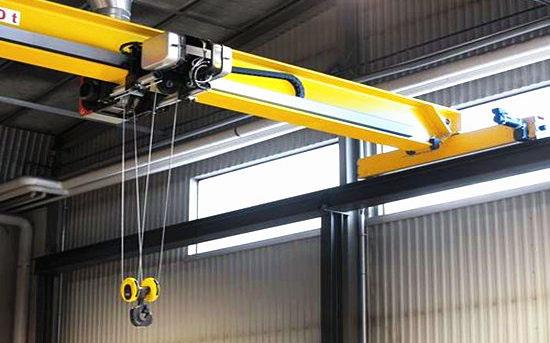

المواصفات: واحد العارضة العلوية كرين
الأصل: شينشيانغ ، وخنان ، الصين
وصف المنتج
تم تصميم هذه الرافعة العلوية ذات العارضة الواحدة وتصنيعها وفقًا لمعيار FEM / DIN المتقدم. تتميز الرافعة العلوية للوحدة من النوع FEM / DIN بالهيكل المدمج مع ضغط عجلة صغير ، والتي تستخدم بكفاءة مساحة محدودة في ورش العمل للحد من استثمارات البنية. ويستخدم على نطاق واسع رافعة علوية واحدة العارضة في تصنيع الآلات ، المعادن ، والموانئ ومحطات السكك الحديدية والمستودعات لتوفير حلول لوجستية أكثر كفاءة ، ومناسبة خاصة للأماكن في حاجة لتحديد المواقع بدقة.
آليات رافعة علوية العارضة الواحدة:
1. التصميم المحسّن للحاسب الآلي للعارضة الرئيسية المعبأة في الصندوق ، يتم قطع كامل طول لوحة الويب وتشكيلها من خلال التحكم الرقمي وانحرافها دقيق.
2. هيكل التخليص منخفض من العربة وحجم معقول هوك مما يسمح نطاق التطبيق واسعة النطاق رافعة.
3. عجلات قوس أو عجلات مسطحة ، محامل مضادة للاحتكاك ، مخازن عازلة الوجهين وأجهزة مكافحة القذف.
4. محرك ذو ثلاثة محركات في واحد ، التحكم في سرعة الأنبوب ، مخفض صلب ، فرامل قرص الأمان.
5. أداء جيد ، يمتد بسلاسة مع التحكم في سرعة steeples
6. درجة التفجير بالرصاص تصل إلى Sa2.5 بعد اللحام وإطلاق الاجهادات الداخلية لضمان أفضل أداء للعارضة الرئيسية.
7. طلاء التمهيدي الايبوكسي الغني بالزنك ، وسمك طبقة الزيت هو 140 ميكرومتر.
نظام كهربائي:
1. امدادات الطاقة من خلال خطوط الشريحة.
2. حماية المرحلة. فصل الطاقة الرئيسية تلقائيًا عند حدوث مرحلة التدريج.
3. الرافعة والرافعة مستقلة بشكل متبادل ويمكنها السفر في نفس الوقت.
4. يلبي خط الاتصال المنزلق متطلبات توفير الطاقة والتكيف مع الاهتزاز.
5. مقبض التحكم بتحكم واضح مع درجة الحماية IP54.
6. المكونات الطيران الثقيلة.
7. المكونات الكهربائية مجهزة بموضع مناسب للحفاظ عليها ، مع حماية جيدة لتجنب الاتصال غير المقصود.
8. يتم تعليق الكبل الكهربائي في عربة الكبل التي تنزلق بمرونة وسلاسة على فولاذ من نوع C.
حماية سلامة:
1. تخفض المخفض واقية ؛
2. الرافعة في الهواء الطلق مع غطاء المطر.
3. أضواء مؤشر الإنذار.
4. الأشعة تحت الحمراء المضادة للتصادم
تخصيص:
رفع السعة (ر) | امتداد (م) | ارتفاع الرفع (م) | رفع السرعة (م / دقيقة) | رافعة السفر السرعة (م / دقيقة) | رافعة السفر السرعة (م / دقيقة) | ريكومانديد مسار | ||
1 | 7.5 ~ 22.5 | 6 ~ 12 | 0.8 / 5 | 2 ~ 20 | 3 ~ 30 | P24 | ||
2 | 6 ~ 12 | 0.8 / 5 | 2 ~ 20 | 3 ~ 30 | P24 | |||
3.2 | 6 ~ 12 | 0.8 / 5 | 2 ~ 20 | 3 ~ 30 | P24 | |||
5 | 6 ~ 12 | 0.8 / 5 | 2 ~ 20 | 3 ~ 30 | P24، P30 | |||
10 | 6 ~ 12 | 0.8 / 5 | 2 ~ 20 | 3 ~ 30 | P30 | |||
12.5 | 6 ~ 12 | 0.66 / 4 | 2 ~ 20 | 3 ~ 30 | P30 | |||
16 | 9 ~ 12 | 0.66 / 4 | 2 ~ 20 | 3 ~ 30 | P43 | |||
20 | 9 ~ 12 | 0.66 / 4 | 2 ~ 20 | 3 ~ 30 | P43 | |||
واجب العمل | A5 | |||||||
قوة | 380 فولت ، 50 هرتز أو غيرها | |||||||
درجة حرارة بيئة العمل | -20oC ~ + 40oC درجة | |||||||
