5 طن واحد العارضة العلوية كرين مع رافعة كهربائية - أخبار

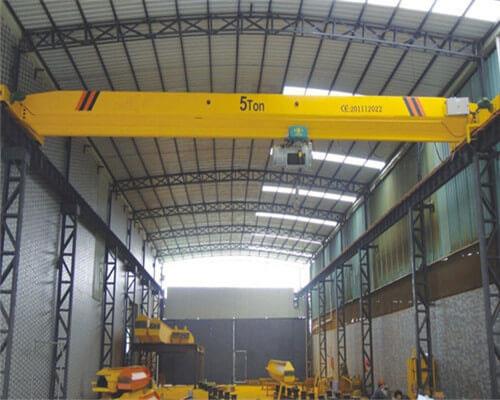

5 طن رافعة علوية واحدة العارضة مع رافعة كهربائية

- Apr 26, 2018 -

معلومات أساسية

الاسم: 5 طن واحدة العارضة العلوية كرين مع رافعة كهربائية

موديل رقم: LDA

اكتب: واحدة العارضة كرين

ماكس. حمولة الرفع: 5 طن

قدرة التحميل المقدرة: 0.5-32t

ماكس. رفع الارتفاع: 30 متر

سبان: 7.5 م - 31.5 م

سرعة الرفع: 8 / 0.8 (7 / 0.7) م / دقيقة

سرعة السفر: 20/30 م / دقيقة

واجب العمل: A3-A5

التطبيق: استخدام البناء

مصدر الطاقة: كهربائي

نقل نوع: عجلة

حزمة النقل: ورقة مربع وحالة خشبية

المواصفات: CCC ، ISO9001

الأصل: شينشيانغ ، خهنان ، الصين

وصف المنتج

معلومات المنتج

يتم تحسين وتصميم المحرك المتحرك أحادي الحزمة من طراز LD على أساس نموذج LDA. يتميز هيكل أكثر معقول والصلب قوة أعلى ككل. تستخدم جنبا إلى جنب مع نموذج CDι ، رافعة كهربائية طراز MDι كمجموعة كاملة ، فهي رافعة خفيفة بسعة من 1 إلى 10 طن. الامتداد هو 7.5-22.5m. درجة العمل هي A3-A5. درجة حرارة العمل هي -25 إلى 40.

يستخدم هذا المنتج على نطاق واسع في المصانع والمخازن ومخزونات المواد لرفع البضائع. يحظر استخدام المعدات في البيئة القابلة للاحتراق أو المتفجرة أو المسببة للتآكل.

يحتوي هذا المنتج على طريقتين تشغيليتين ، غرفة أرضية أو غرفة العمليات التي تحتوي على نموذج مفتوح ونموذج مغلق ويمكن تثبيته على الجانب الأيسر أو الأيمن وفقًا للحالة العملية. واتجاه دخول البوابة له شكلين ، جانبي وينتهي من أجل إرضاء المستخدمين ، الاختيار في ظل ظروف مختلفة.

المكونات

الحزم	العارضة الرئيسية ، عربات نهاية ، الإطار كراب المصنعة من تصميم لوحة مربع / المقاطع المدرفلة. إذا لزم الأمر ، يمكن توفير صور إشعاعية 100٪ لجميع مفاصل اللحام في الجسر وعربات النهاية.
قطع كهربائية	العلامة التجارية شنايدر / DK1 العلامة التجارية
المحركات	متكررة بدء ، عكس والفرامل ، بناء القدم / شفة الغبار شنت TESC / TEFC ، مربع. محركات أقفاص مزودة بفرامل أمان مدمجة ، وطبقة عازلة من FH ، و IP54 للحماية ، وحركة CT و LT. Crane Crane Induction Crane واجبات للمحركات ذات السمعة الطيبة (يمكن استخدام المحركات بشكل مفضل من JIAMUSI / NANJINGZONGCHANG) ، CDF25٪ ، مغلق كلياً ، مروحة تبريد ، عزل Class-F وتأكيد لأحدث GB / T 1032-2005.
فرامل	فرامل هيدروليكي مستقل نوع الدوار الدوار أو "Fail to safe" نوع الفرامل الكهربائية الهيدروليكي / قرص الفرامل الذي يجب توفيره لعقد الآلية في موضعها فورًا بمجرد أن يكون مصدر الطاقة "OFF" إما عن قصد أو عن عمد لجميع الحركات.
ناقل الحركة	قطع دقيق للحفرات الحلزونية / المحفز والتروس ذات الصلابة من 250 إلى 350 BHN مصنوعة من سبيكة فولاذ الكربون ، التشغيل السلس والعمر الطويل ، يمكن أن تكون مجهزة مع علبة تروس SEW / ABB ذات جودة عالية
لوحة كهربائية	التصميم المعياري ، سهولة التركيب والصيانة ، التشغيل الموثوق به ، يدمج الدارات الأقل والأسلاك المطوَّلة والمحطات الطرفية المدمجة. حماية التحميل الزائد للمحرك لمنع التحميل الزائد إذا كان التحكم في الكابينة ، يمكن تجهيزه بتكييف الهواء ولوحة تحكم سهلة ومريحة.
جهاز محدد	لأكثر من الرفع وأكثر من خفض: التحويلة ، نوع قابل للتعديل. نوع ذراع الرافعة ثنائي الاتجاه لكل من CT و Lt اتجاه كل من السمعة المشهورة. يتم توفير مفاتيح الحد من السلامة للسدادات لمنع السفر في جميع الحركات
لوحة التحكم	من خلال التحكم في المقصورة كما هو الحال مع وحدة التحكم الرئيسية مع زر التشغيل ON ، OFF ، UP ، Down ، Forward ، Reverse ، Left ، Right ، Bridge Light & Emergency Stop. التشغيل الآمن الجهد 36 فولت ، معلق في نهاية جسر العارضة. يجب أن تتكون لوحة التحكم للرافعات من الصمامات ، عكس قواطع الهواء ، تنحى المحول ، ترحيل إلخ. يجب ترقيم الأسلاك / الكابلات حسب الرسم التخطيطي للدائرة. رسم تخطيطي دائري مغطى بورقة يتم توفيرها داخل باب اللوحة.

معلومات تقنية

قدرة الرفع (T)

1،2،3،5،10T

16،20T

سبان (M)

7.5-22.5M

رافعة آلية السفر

سرعة السفر (م / دقيقة)

نسبة المخفض

58.78

39.38

26.36

19.37

15.88

58.78

39.38

26.36

19.37

15.88

محرك

نموذج

ZDY21-4

ZDY122-4

ZDY131S-4

السلطة (kw)

2 × 0.8

2 × 1.5

1.5 × 2

2.2 × 2

دوران (م / دقيقة)

1380

آلية الرفع

نموذج رافعة كهربائية

CD1 / MD1

MD1 / HC

(رافعة كهربائية) وآلية سفر رافعة كهربائية

سرعة الرفع (م / دقيقة)

8،8 / 0.8 7،7 / 0.7

3.5 3.5 / 0.35

ارتفاع الرفع (م)

6 و 9 و 12 و 18 و 24 و 30

12،18،24،30

سرعة السفر (م / دقيقة)

20 (30)

محرك

نوع القفص السنجابية المستدقة

واجب العمل

A3-A5

مزود الطاقة

380V 50HZ ثلاث مراحل

قطر العجلة

270MM

370mm

عرض درب

37-70mm

أفضلية:

1). جودة من الدرجة الأولى بأسعار تنافسية

2). تصميم مدمج ، الاستخدام الأمثل لحجم مناطق العمل

3). هيكل معقول ، والأداء مواتية

4). التحكم في الحمل بسهولة ووضع الحمل بالضبط

5). البدء السلس والتوقف

6). superiorsafety والموثوقية

7). انخفاض مستوى الضجيج ، المقصورة سلعة وعرض جيد

8). صيانة دقيقة وسهلة ، تبادل ممتاز للقطع والمكونات

9). يحفظ مواصفات الكهرباء

10). "وقفة واحدة للتسوق" لاحتياجاتك رافعة ورفع

ميزات السلامة:

1. حماية الحمولة الزائدة: إذا كانت المادة فوق السعة ، فإن الرافعة تعطي إنذارًا حادًا للحماية نفسها.

2. فرامل الطوارئ: إذا واجه طاقم العمل بعض الحالات الطارئة ، يمكننا أن نبدأ نظام الفرامل في حالات الطوارئ لحماية الكنوز ذات الصلة.

3. طريقة التحكم: التحكم في الغرفة أو التحكم عن بعد لتجنب أي ضرر لموظفي التشغيل

4. محرك الرفع الرئيسي: مع الحماية الحرارية وحماية العملة.

5. خطاف مع مزلاج

6. مخازن المطاط

7. التأريض الوقائي

8. التبديل رافعة والتبديل نهاية السفر

9. يتم اختبار الخصائص الفرعية التجميعية قبل العزم.

10. يجب أن يتم preassmebled جميع الرافعات واختبارها قبل مغادرة المصنع وتقديم شهادة الاختبار.

خدمات:

فترة الضمان: نحن نقدم 12 شهرا الضمان للجسم الرئيسي. في غضون 12 شهرا ، هناك أي مشكلة في الجودة مع الجسم الرئيسي (وليس بما في ذلك أجزاء ارتداء) ، وسوف نقوم بترتيب مهندسينا المهنية لتقديم خدمة الإصلاح. أيضا سوف نقدم مجموعة واحدة يرتدي أجزاء مجانا.
خدمة التركيب: إذا كان العميل لا يحتاج مهندسينا للتثبيت ، فسنقدم الخدمات الاستشارية عن بعد. أيضا يمكننا ترتيب المهندسين لتوفير خدمة التثبيت إذا حاجة العملاء.
متابعة دورية للرافعات التي تخدم الموقف. جمع العملاء تعليق وتطوير منتجات وخدمات أفضل.
أي مشاكل تظهر في الاستخدام ، إذا كان ذلك بسبب الجودة سوف نتحمل المسؤولية الكاملة ، وترتيب قسم ما بعد البيع المهنية لتوفير الحل. إذا كان ذلك بسبب سوء التشغيل أو مشاكل أخرى ، فسوف نقدم أيضًا دعمًا فنيًا احترافيًا أو نرتب مهندسينا للمساعدة إذا احتاج العملاء.

لماذا أخترتنا؟

1. خدمة واحدة إلى واحدة تضمن أفضل تجربة شراء لك.

2. القدرة الإنتاجية القوية والعمال المهنيين تضمن لك التسليم القصيرة.

3. التفتيش الدقيق التسليم يضمن منتجات ذات جودة عالية.

إخطار الطلب:

1. رفع القدرات.

2. ارتفاع الرفع: ___m (مركز ربط إلى الأرض)

3. طول النطاق: ___m (مركز السكك الحديدية إلى مركز السكك الحديدية)

4. امدادات الطاقة: الجهد.

5. هل تحتاج منا لتقديم القضبان؟ إذا كنت بحاجة ، أخبرنا كم من الوقت.

6. سيكون من الأفضل إذا كنت تستطيع أن ترسل لنا الرسم ورشة عمل.

7. شروط الدفع: T / T ، L / C.
