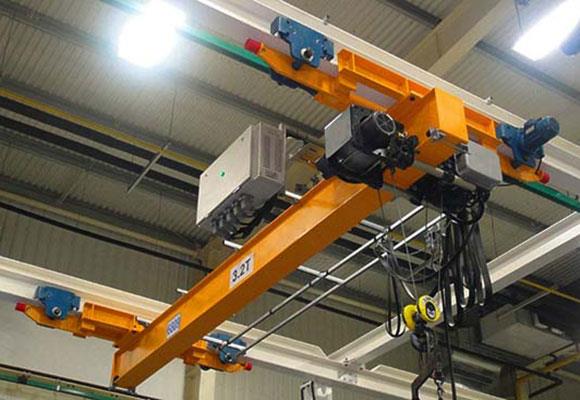

واحد العارضة جسر كرين

امتداد

م

7.5

11.5

14.5

17.5

19.5

22.5

25.5

28.5

ارتفاع الرفع

م

6 、 9 、 12、18 、 24 、 30

سرعة الرفع

م / دقيقة

8 أو 8 / 0.8

رفع سرعة السفر

م / دقيقة

20

سرعة نقل رافعة

م / دقيقة

20

الوزن الكلي

كلغ

1590

1960

2390

2850

3060

3550

4610

5660

ماكس. تحميل عجلة

KN

8.7

9.9

11

12.2

12.8

14

16.7

19.4

السكك الحديدية الموصى بها

نموذج

24KG / م

مجموع قوة المحرك

كيلووات

1.7

البعد الرئيسي (مم)

سبان (م)

7.5

11.5

14.5

17.5

19.5

22.5

25.5

28.5

قمة السكك الحديدية إلى أعلى رافعة

H

490

530

580

660

745

قمة السكك الحديدية لربط المركز

H4

910

955

970

990

1010

المسافة الأساسية كرين

W

1500

2000

2000

2500

2500

3000

3500

4000

عرض رافعة

ب

2000

2500

2500

3000

3000

3500

4000

4500

ربط الحد الأيسر

S1

796

ربط الحد الصحيح

S2

1274

امتداد

م

7.5

11.5

14.5

17.5

19.5

22.5

25.5

28.5

ارتفاع الرفع

م

6 、 9 、 12、18 、 24 、 30

سرعة الرفع

م / دقيقة

8 أو 8 / 0.8

رفع سرعة السفر

م / دقيقة

20

سرعة نقل رافعة

م / دقيقة

20

الوزن الكلي

كلغ

1680

2140

2670

3480

3760

4400

5680

6850

ماكس. تحميل عجلة

KN

13.6

15.2

16.7

18.8

19.5

21.2

24.4

27.4

السكك الحديدية الموصى بها

نموذج

24KG / م

مجموع قوة المحرك

كيلووات

3.4

البعد الرئيسي (مم)

سبان (م)

7.5

11.5

14.5

17.5

19.5

22.5

25.5

28.5

قمة السكك الحديدية إلى أعلى رافعة

H

490

580

660

785

820

875

قمة السكك الحديدية لربط المركز

H4

1080

1125

1140

1160

1135

1200

1250

المسافة الأساسية كرين

W

1500

2000

2500

3000

3500

4000

عرض رافعة

ب

2000

2500

3000

3500

4000

4500

ربط الحد الأيسر

S1

796

ربط الحد الصحيح

S2

1274

امتداد

م

7.5

11.5

14.5

17.5

19.5

22.5

25.5

28.5

ارتفاع الرفع

م

6 、 9 、 12、18 、 24 、 30

سرعة الرفع

م / دقيقة

8 أو 8 / 0.8

رفع سرعة السفر

م / دقيقة

20 、 30

سرعة نقل رافعة

م / دقيقة

20

30

الوزن الكلي

كلغ

1860

2350

3120

3680

3970

5170

59500

8100

ماكس. تحميل عجلة

KN

18.6

20.5

22.6

24.2

25

28.1

30.1

35.5

السكك الحديدية الموصى بها

نموذج

24KG / م

مجموع قوة المحرك

كيلووات

4.9

البعد الرئيسي (مم)

سبان (م)

7.5

11.5

14.5

17.5

19.5

22.5

25.5

28.5

قمة السكك الحديدية إلى أعلى رافعة

H

530

580

660

725

835

880

940

قمة السكك الحديدية لربط المركز

H4

1270

1290

1305

1295

1330

1370

المسافة الأساسية كرين

W

1500

2000

2500

3000

3500

4000

عرض رافعة

ب

2000

2500

3000

3500

4000

4500

ربط الحد الأيسر

S1

819

ربط الحد الصحيح

S2

1291

امتداد

م

7.5

11.5

14.5

17.5

19.5

22.5

25.5

28.5

ارتفاع الرفع

م

6 、 9 、 12、18 、 24 、 30

سرعة الرفع

م / دقيقة

8 أو 8 / 0.8

رفع سرعة السفر

م / دقيقة

20 、 30

سرعة نقل رافعة

م / دقيقة

20

30

الوزن الكلي

كلغ

2220

2860

3430

4440

4790

5550

68000

8990

ماكس. تحميل عجلة

KN

28.7

31.4

33.2

36

37

39.1

42.3

47.9

السكك الحديدية الموصى بها

نموذج

24KG / م

مجموع قوة المحرك

كيلووات

8.3

البعد الرئيسي (مم)

سبان (م)

7.5

11.5

14.5

17.5

19.5

22.5

25.5

28.5

قمة السكك الحديدية إلى أعلى رافعة

H

580

660

725

835

880

940

1020

قمة السكك الحديدية لربط المركز

H4

1460

1460

1475

1465

1500

1540

1520

المسافة الأساسية كرين

W

1500

2000

2500

3000

3500

4000

عرض رافعة

ب

2000

2500

3000

3500

4000

4500

ربط الحد الأيسر

S1

842

ربط الحد الصحيح

S2

1310

امتداد

م

7.5

11.5

14.5

17.5

19.5

22.5

25.5

28.5

ارتفاع الرفع

م

6 、 9 、 12、18 、 24 、 30

سرعة الرفع

م / دقيقة

7 أو 7 / 0.7

رفع سرعة السفر

م / دقيقة

20 、 30

سرعة نقل رافعة

م / دقيقة

20

30

الوزن الكلي

كلغ

3060

3950

4640

5590

6010

7420

9220

14000

ماكس. تحميل عجلة

KN

50.8

56.4

59.4

62.5

64

68

74.1

85.1

السكك الحديدية الموصى بها

نموذج

24KG / م

مجموع قوة المحرك

كيلووات

13.8

البعد الرئيسي (مم)

سبان (م)

7.5

11.5

14.5

17.5

19.5

22.5

25.5

28.5

قمة السكك الحديدية إلى أعلى رافعة

H

735

835

890

880

920

1065

1160

قمة السكك الحديدية لربط المركز

H4

1815

1815

1840

1950

1970

1865

1890

المسافة الأساسية كرين

W

1500

2000

2500

3000

3500

4000

عرض رافعة

ب

2000

2500

3000

3500

4000

4700

ربط الحد الأيسر

S1

1293

ربط الحد الصحيح

S2

1893

امتداد

م

7.5

11.5

14.5

17.5

19.5

22.5

25.5

28.5

ارتفاع الرفع

م

6 、 9 、 12、18 、 24 、 30

سرعة الرفع

م / دقيقة

3.5 أو 3.5 / 0.35

رفع سرعة السفر

م / دقيقة

20 、 30

سرعة نقل رافعة

م / دقيقة

20

30

الوزن الكلي

كلغ

3390

4420

5760

7350

7940

9210

13170

15300

ماكس. تحميل عجلة

KN

76.5

84.3

89.6

94.9

97

100.9

111.4

117.2

السكك الحديدية الموصى بها

نموذج

24KG / م

مجموع قوة المحرك

كيلووات

13.8

البعد الرئيسي (مم)

سبان (م)

7.5

11.5

14.5

17.5

19.5

22.5

25.5

28.5

قمة السكك الحديدية إلى أعلى رافعة

H

835

890

980

1065

1135

1200

1300

قمة السكك الحديدية لربط المركز

H4

2445

2470

2520

2495

2545

2590

2600

المسافة الأساسية كرين

W

1500

2000

2500

3000

3500

4000

عرض رافعة

ب

2000

2500

3000

3500

4200

4700

ربط الحد الأيسر

S1

1293

ربط الحد الصحيح

S2

1893

امتداد

م

7.5

11.5

14.5

17.5

19.5

22.5

25.5

28.5

ارتفاع الرفع

م

6 、 9 、 12、18 、 24 、 30

سرعة الرفع

م / دقيقة

3.5 أو 3.5 / 0.35

رفع سرعة السفر

م / دقيقة

20 、 30

سرعة نقل رافعة

م / دقيقة

20

30

الوزن الكلي

كلغ

5270

6710

8550

10110

10850

12600

14280

14690

ماكس. تحميل عجلة

KN

99

109.1

116.3

121.8

124.5

129.9

134.5

135.8

السكك الحديدية الموصى بها

نموذج

24KG / م

مجموع قوة المحرك

كيلووات

19.3

البعد الرئيسي (مم)

سبان (م)

7.5

11.5

14.5

17.5

19.5

22.5

25.5

28.5

قمة السكك الحديدية إلى أعلى رافعة

H

900

970

1050

1130

1200

1300

قمة السكك الحديدية لربط المركز

H4

2400

2430

2490

2550

2590

2600

المسافة الأساسية كرين

W

2000

2000

2500

3000

3500

عرض رافعة

ب

2700

3200

3700

4200

ربط الحد الأيسر

S1

1394

ربط الحد الصحيح

S2

1933
