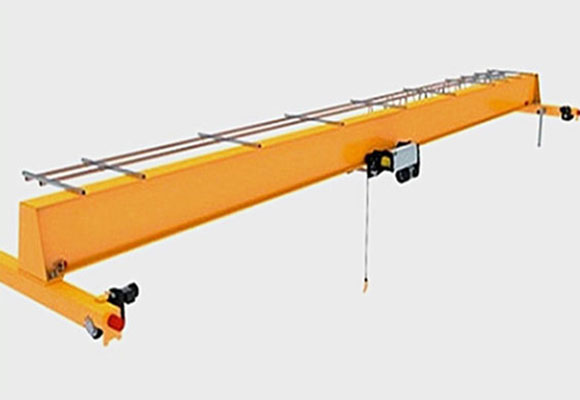

تعمل يدويا واحدة العارضة جسر كرين

SL نموذج دليل محرك جسر رافعة هي عارضة جسر رافعة عارضة واحدة ، وجميع الحركات هي القيادة باليد ، يتم استخدامه في المكان الذي لا يوجد مصدر الطاقة. هذه الرافعة الجسرية تتميز بكونها أكثر اعتدالا ...

إرسال التحقيق الدردشة الآن

تفاصيل المنتج

تعمل يدويا واحدة العارضة جسر كرين

وصف

SL نموذج دليل محرك الجسر كرين هو واحد العارضة العلوية اليدوية ، جميع الحركات هي القيادة باليد ، يتم استخدامه في المكان الذي لا يوجد مصدر الطاقة.

تتميز هذه الرافعة الجسرية ببنية أكثر مرونة وفولاذ عالي القوة ككل ، أما العارضة الرئيسية فهي مصنوعة من العارضة الفولاذية ذات العارضة I أو الحزمة الصندوقية ، فإن عربات النهاية يتم تصنيعها بواسطة حزمة C-section.

يتم استخدام هذه الرافعة الجسرية مع الرافعة المتسلسلة كمجموعة كاملة.

القدرة من 1 طن إلى 10 طن. تمتد من 5m إلى 14m ، درجة العمل هي A1-A3. درجة حرارة العمل ضمن -25 إلى +42 درجة مئوية.

يحظر استخدام هذه الرافعة الجسرية في البيئة القابلة للاشتعال والمتفجرة لبيئة التآكل.

مواصفات

سعة	تي	1
امتداد	م	5	9	12	14
ارتفاع الرفع	م	3-10
عربة السفر السرعة	م / دقيقة	5.3
سرعة نقل رافعة	م / دقيقة	5.0
الوزن الكلي	كلغ	650	850	1090	1310
ماكس. تحميل عجلة	KN	0.65	0.73	0.81	0.86
البعد الرئيسي (مم)	سبان (م)	5	9	12	14
قمة السكك الحديدية إلى أعلى رافعة	H	520
قمة السكك الحديدية لربط المركز	H4	550	580	610	650
المسافة الأساسية كرين	W	1200		1600
عرض رافعة	ب	1800		2200
ربط الحد الأيسر	S1	360	380	395	420
ربط الحد الصحيح	S2	360	380	395	420

سعة	تي	2
امتداد	م	5	9	12	14
ارتفاع الرفع	م	3-10
عربة السفر السرعة	م / دقيقة	5.9
سرعة نقل رافعة	م / دقيقة	5.0
الوزن الكلي	كلغ	700	870	1320	1550
ماكس. تحميل عجلة	KN	1.13	1.19	1.29	1.40
البعد الرئيسي (مم)	سبان (م)	5	9	12	14
قمة السكك الحديدية إلى أعلى رافعة	H	520
قمة السكك الحديدية لربط المركز	H4	720	750	790	870
المسافة الأساسية كرين	W	1200		1600
عرض رافعة	ب	1800		2200
ربط الحد الأيسر	S1	400	415	440	490
ربط الحد الصحيح	S2	400	415	440	490

سعة	تي	3
امتداد	م	5	9	12	14
ارتفاع الرفع	م	3-10
عربة السفر السرعة	م / دقيقة	4.7
سرعة نقل رافعة	م / دقيقة	5.0
الوزن الكلي	كلغ	810	1200	1460	1800
ماكس. تحميل عجلة	KN	1.61	1.79	1.87	1.97
البعد الرئيسي (مم)	سبان (م)	5	9	12	14
قمة السكك الحديدية إلى أعلى رافعة	H	520
قمة السكك الحديدية لربط المركز	H4	900	940	980	1030
المسافة الأساسية كرين	W	1200		1600
عرض رافعة	ب	1800		2200
ربط الحد الأيسر	S1	460	485	510	540
ربط الحد الصحيح	S2	460	485	510	540

سعة	تي	5
امتداد	م	5	9	12	14
ارتفاع الرفع	م	3-10
عربة السفر السرعة	م / دقيقة	4.7
سرعة نقل رافعة	م / دقيقة	5.0
الوزن الكلي	كلغ	+960	1360	1730	2210
ماكس. تحميل عجلة	KN	2.5	2.75	2.86	3.01
البعد الرئيسي (مم)	سبان (م)	5	9	12	14
قمة السكك الحديدية إلى أعلى رافعة	H	600
قمة السكك الحديدية لربط المركز	H4	1210	1250	1300	1360
المسافة الأساسية كرين	W	1200		1600
عرض رافعة	ب	1800		2200
ربط الحد الأيسر	S1	520	560	585	625
ربط الحد الصحيح	S2	520	560	585	625

سعة	تي	10
امتداد	م	5	9	12	14
ارتفاع الرفع	م	3-10
عربة السفر السرعة	م / دقيقة	4.2
سرعة نقل رافعة	م / دقيقة	5.0
الوزن الكلي	كلغ	1420	1870	2250	2830
ماكس. تحميل عجلة	KN	4.89	5.29	5.44	5.65
البعد الرئيسي (مم)	سبان (م)	5	9	12	14
قمة السكك الحديدية إلى أعلى رافعة	H	720
قمة السكك الحديدية لربط المركز	H4	1390	1440	1490	1550
المسافة الأساسية كرين	W	1800
عرض رافعة	ب	2600
ربط الحد الأيسر	S1	555	585	615	650
ربط الحد الصحيح	S2	555	585	615	650
