منخفضه Headroom واحدة العارضة جسر كرين
إن الرافعة ذات العارضة الواحدة المنخفضة ذات العارضة الواحدة تتكون من لوح العوارض من ألواح فولاذية و I-steel ، وعارضة نهاية ، ورافعة كهربائية وآلية سفر. تعمل الرافعة الكهربائية على طول الحافة السفلية من I-steel للعارضة لإنجاز ...

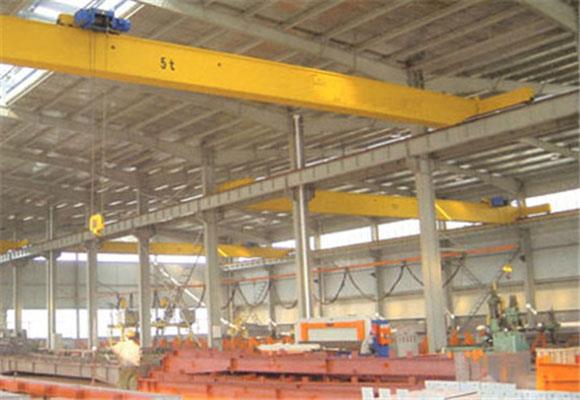

منخفضه Headroom واحدة العارضة جسر كرين
وصف
إن الرافعة ذات العارضة الواحدة المنخفضة ذات العارضة الواحدة تتكون من لوح العوارض من ألواح فولاذية و I-steel ، وعارضة نهاية ، ورافعة كهربائية وآلية سفر. تعمل الرافعة الكهربائية على طول الحافة السفلية من الفولاذ المقاوم للصدأ للعارضة لتحقيق رفع المادة. إنه يتميز بهيكل خفيف و سهل التركيب والصيانة ، ويستخدم على نطاق واسع في أماكن مختلفة لرفع ، مثل المصانع والمستودعات وساحات المواد. يُحظر استخدامه في البيئة بواسطة وسائط قابلة للاشتعال والانفجار والتآكل.
تم تصميم الرافعة ذات العارضة المنخفضة ذات العارضة الواحدة لورشة العمل المنخفضة. الفرق بينهما هو طريقة تشغيل رافعة كهربائية. تعمل الرافعة الكهربائية ذات الرافعة المنخفضة الرأسية ذات العارضة الواحدة على لوحة الحافة السفلية من العارضة ، بينما يعمل الرافعة الكهربائية ذات العارضة الواحدة على جانب واحد من العارضة ، مما يزيد من مساحة عمل الخطاف ويقلل من ارتفاع الورشة. كلفة.
إذا كانت ورشة العمل الخاصة بك ضيقة أو غير عالية بما فيه الكفاية ، اختر هذا النوع من الرافعة!
تخصيص
سعة | تي | 3 | ||||||
امتداد | م | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
ارتفاع الرفع | م | 6 、 9 、 12 、 | ||||||
سرعة الرفع | م / دقيقة | 8 أو 8 / 0.8 | ||||||
رفع سرعة السفر | م / دقيقة | 20 、 30 | ||||||
سرعة نقل رافعة | م / دقيقة | 20 | 30 | |||||
الوزن الكلي | كلغ | 2705 | 3519 | 4278 | 5066 | 5422 | 6877 | |
ماكس. تحميل عجلة | KN | 20.1 | 23.38 | 24.51 | 28.05 | 29.02 | 32.93 | |
السكك الحديدية الموصى بها | نموذج | 24KG / م | ||||||
مجموع قوة المحرك | كيلووات | 4.9 | ||||||
البعد الرئيسي (مم) | سبان (م) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
قمة السكك الحديدية إلى أعلى رافعة | H | 1065 | 1130 | 1180 | 1230 | 1300 | ||
قمة السكك الحديدية لربط المركز | H4 | -130 | -65 | -15 | 35 | 105 | ||
المسافة الأساسية كرين | W | 2500 | 3000 | 3500 | ||||
عرض رافعة | ب | 3000 | 3500 | 4000 | ||||
ربط الحد الأيسر | S1 | 1413 | ||||||
ربط الحد الصحيح | S2 | 1496 | ||||||
سعة | تي | 5 | ||||||
امتداد | م | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
ارتفاع الرفع | م | 6 、 9 、 12 、 | ||||||
سرعة الرفع | م / دقيقة | 8 أو 8 / 0.8 | ||||||
رفع سرعة السفر | م / دقيقة | 20 、 30 | ||||||
سرعة نقل رافعة | م / دقيقة | 20 | 30 | |||||
الوزن الكلي | كلغ | 3175 | 4000 | 4366 | 6066 | 6514 | 7507 | |
ماكس. تحميل عجلة | KN | 29.7 | 33.7 | 36.47 | 40.13 | 41.49 | 44.27 | |
السكك الحديدية الموصى بها | نموذج | 24KG / م | ||||||
مجموع قوة المحرك | كيلووات | 8.3 | ||||||
البعد الرئيسي (مم) | سبان (م) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
قمة السكك الحديدية إلى أعلى رافعة | H | 1170 | 1255 | 1280 | 1360 | 1410 | ||
قمة السكك الحديدية لربط المركز | H4 | -175 | -90 | -65 | 15 | 65 | ||
المسافة الأساسية كرين | W | 2500 | 3000 | 3500 | ||||
عرض رافعة | ب | 3000 | 3500 | 4000 | ||||
ربط الحد الأيسر | S1 | 1405 | ||||||
ربط الحد الصحيح | S2 | 1496 | ||||||
سعة | تي | 10 | ||||||
امتداد | م | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
ارتفاع الرفع | م | 6 、 9 、 12 、 | ||||||
سرعة الرفع | م / دقيقة | 8 أو 8 / 0.8 | ||||||
رفع سرعة السفر | م / دقيقة | 20 、 30 | ||||||
سرعة نقل رافعة | م / دقيقة | 20 | 30 | |||||
الوزن الكلي | كلغ | 4047 | 5378 | 6542 | 7741 | 8312 | 9804 | |
ماكس. تحميل عجلة | KN | 49.78 | 57.88 | 62.64 | 66.83 | 68.83 | 73.2 | |
السكك الحديدية الموصى بها | نموذج | 24KG / م | ||||||
مجموع قوة المحرك | كيلووات | 13.8 | ||||||
البعد الرئيسي (مم) | سبان (م) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
قمة السكك الحديدية إلى أعلى رافعة | H | 1075 | 1195 | 1305 | 1385 | 1475 | ||
قمة السكك الحديدية لربط المركز | H4 | -175 | -90 | -65 | 15 | 65 | ||
المسافة الأساسية كرين | W | 2500 | 3000 | 3500 | ||||
عرض رافعة | ب | 3000 | 3500 | 4000 | ||||
ربط الحد الأيسر | S1 | 1840 | ||||||
ربط الحد الصحيح | S2 | 1840 | ||||||
