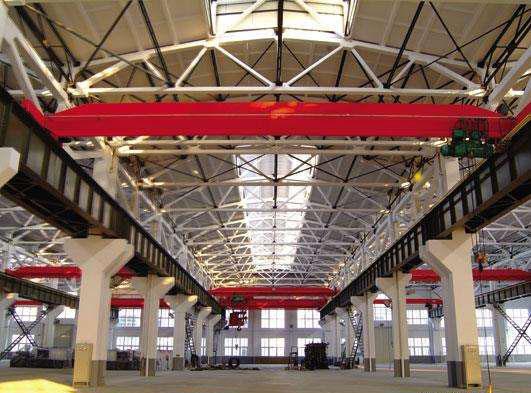

Lowhead غرفة واحدة العارضة العلوية كرين لإنقاذ تكلفة البناء

- Oct 05, 2017 -

معلومات أساسية

الاسم: Lowhead غرفة واحدة العارضة العلوية كرين لإنقاذ تكلفة البناء

اكتب: واحدة العارضة كرين

سبان: يصل إلى 22.5 م

مجموعة العمل: A3-A5

طريقة التحكم: معلقة / لاسلكية

حماية السلامة: نعم

حدود السفر: نعم

بعد خدمة المبيعات: نعم

فترة الضمان: 12 شهرا

تصميم مخصص: المتاحة

هيكل العارضة: نوع صندوق جامدة

لون اللوحة: حسب الطلب

حزمة النقل: صندوق خشبي

القدرة: 3-20T

سبان: 5 - 25M

الأصل: خنان ، الصين

وصف المنتج

الجزء 1: الأوصاف

الرافعة العلوية ذات العارضة الواحدة منخفضة السقف نوع LDP هي نوع من معدات الرفع الخفيفة ذات التفريغ المنخفض جداً. يتم تركيب الرافعة الكهربائية لآلية الرفع على جانب واحد من العارضة الرئيسية ، لذلك يمكنها زيادة مساحة الخطاف وتخفيض تكلفة بناء مصنع الصلب. مع مزايا السفر السلس ، الهيكل الضيق ، الصلابة العالية ، السلامة والموثوقية والأداء الجيد ، يتم استخدامها على نطاق واسع في الحالة التي يكون فيها ارتفاع التخليص من ورشة العمل منخفضًا جدًا أو يريد العميل أقصى ارتفاع للرفع.

Part2: تكوينات مفصلة

الميزات الميكانيكية
- تتكون رافعة النوع LDP بشكل رئيسي من العارضة الرئيسية ، العارضة العرضية ، المقصورة ، المكونات الكهربائية و آلية الرفع (الرافعة الكهربائية ، رافعة السلسلة)
- يمكن أن يكون العارض الرئيسي على شكل صندوق صلب
تفجير Sa2.5 لكامل العارضة بعد اللحام ، والإفراج عن الإجهاد
الايبوكسي الغنية بالدهون ذات جودة عالية ، 2x2 مع 140μ م
-10.9 الطبقة البراغي التوتر العالي تصاعد بين العارضة والساقين
نظام تشغيل محرك السيارة أو نظام تشغيل LD التقليدي
تتحرك بسلاسة ، والفرامل على نحو فعال ، والخدمة الطويلة في الحياة

الميزات الكهربائية
إمدادات الطاقة الموصلات
جميع حركات الرفع والرافعة مستقلة ويمكن تشغيلها في وقت واحد.
- لوحات التحكم هي IP54
- يتم وضع المكونات بطريقة صديقة للصيانة ، ويوفر التخطيط بأكمله حماية جيدة
- يتم تعليق كابلات الفستون على سروج الكابل ، مثبتة على عربات الكابل ، تعمل في مسار C-galvanized.

ميزات الحماية
- محدد التحميل الزائد ، مفتاح الحد (الرفع والسفر) ، جهاز حماية الانترلوك ، مخزن مؤقت ، لوحة مسح السكك الحديدية ، الغطاء الواقي ، لوحة منع شريط الحافلة ، جهاز مضاد للتصادم ، مفتاح عزل رئيسي ، نظام التوقف في حالات الطوارئ ، حماية المحرك الزائد

الجزء 3: رسم البيانات وبياناتها الفنية (خذ رافعة 3T كمثال)

capacityt	فترة (م)	(ز) الوزن الكلي	Rmax (كيلو نيوتن)	RMIN (كيلو نيوتن)	H1 (مم)	H2 (مم)	W (مم)	B (مم)	E (مم)	L1 (مم)	L2 (مم)
3	7.5	2.705	20.1	5.39	1065	-130	2500	3000	965	1413	1496
	8	2.767	20.48	5.51
	8.5	2.845	20.87	5.68
	9	2.907	21.2	5.81
	9.5	2.969	21.51	5.94
	10	3.03	21.8	6.08
	10.5	3.108	22.12	6.25
	11	3.172	22.4	6.4
	11.5	3.519	23.38	7.24	1130	-65			1000
	12	3.591	23.65	7.4
	12.5	3.686	23.98	7.63
	13	3.759	24.25	7.8
	13.5	3.835	24.51	7.98
	14	3.907	24.76	8.15
	14.5	4.278	25.51	8.81	1180	-15	3000	3500	1280
	15	4.357	25.76	8.99
	15.5	4.437	26.02	9.19
	16	4.513	26.27	9.37	1230	35	3500	4000	1545
	16.5	4.612	26.56	9.61
	17	4.689	26.8	9.79
	17.5	5.066	28.05	10.98
	18	5.145	28.29	11.17
	18.5	5.255	28.61	11.44
	19	5.337	28.85	11.64
	19.5	5.422	29.02	11.84
	20	6.312	31.37	14.05	1300	105			1570
	20.5	6.441	31.72	14.37
	21	6.543	32.01	14.62
	21.5	6.642	32.09	14.87
	22	6.747	32.58	15.13
	22.5	6.877	32.93	15.45

LDP Low Headroom رافعة علوية
قدرة (ر)	1T	2T	3T	5T	10T
سبان (م)	7.5m ~ 22.5m ، أو أي مدى خاص آخر
رفع الارتفاع (م)	6m ، 9m ، 12m أو غيرها من ارتفاع specail
سرعة الرفع (م / دقيقة)	8 أو 8 / 0.8	8 أو 8 / 0.8	8 أو 8 / 0.8	8 أو 8 / 0.8	7or7 / 0.7
سرعة العربة (م / دقيقة)	20	20	20	20	20
سرعة الجسر (م / دقيقة)	30	30	30	30	30
واجب العمل	A4	A4	A4	A4	A4
مزود الطاقة	380V ، 50Hz أو غيرها
