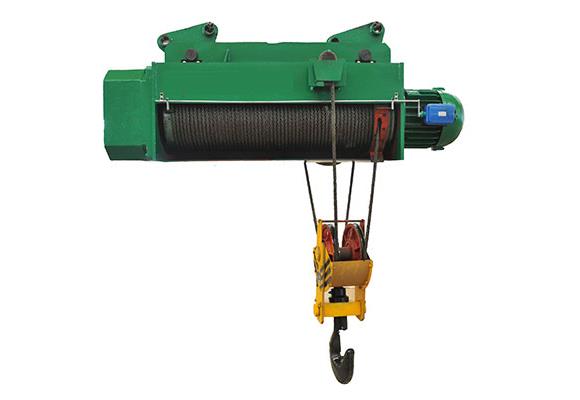

سلك حبل الرافعة الكهربائية


وصف

نوع CD سلك حبل الرافعة هو عبارة عن معدات رفع صغيرة الحجم. يمكن تركيبها على جميع أنواع الرافعات ، مثل الرافعة الجسرية ، رافعة علوية ، رافعة الجيب وغيرها من الرافعات الخاصة لرفع جميع أنواع المواد. مع تعديل صغير ، ويمكن أيضا أن تستخدم بمثابة winch. ما هو أكثر من ذلك ، يمكن تثبيته بسهولة مع ارتفاعات مختلفة عن طريق التحكم اليد.

كنوع من معدات الرفع العامة ، تم تجهيز الموديل CD1 / MD1 مع واقي حد علوي / سفلي لضمان التشغيل الآمن. ويستخدم على نطاق واسع في مناولة المواد ونقل الحمولة في المصنع وحقل الألغام وموقع رصف السكك الحديدية ومحطة البضائع والمستودعات. .هو آلية رفع الأداء الجيد في رفع كفاءة العمل وتحسين حالة العمل.

وباعتبارها معدات رفع صغيرة الحجم ، فإنها تتمتع بمزايا الهيكل المدمج ، الوزن الخفيف ، الحجم الصغير ، الأبعاد الدولية ، سهل التشغيل ... إلخ. يعتمد جهاز Reducer تصميم القيادة السطحي القاسي للأسنان ، والذي يتمتع بطول العمر الطويل والكفاءة الميكانيكية العالية .المحرك يعتمد محرك الفرامل المستدق الدوار ، مع جهاز الحد الأقصى ذو الاتجاهين العلوي والسفلي.

هناك واحد فقط سرعة رفع CD الكهربائية حبل الرافعة ؛ MD1 الكهربائية سلك حبل الرافعة هو سريع وبطيء نوعين من سرعة الرفع ، بشكل مطرد ودقيق ، لتجميع أكثر دقة.

نوع الأسطوانة الكهربائية سلك حبل الرافعة لديه سرعة عادية واحدة فقط ، والتي يمكن أن تفي بالتطبيق العادي بينما يمتلك الرافعة الكهربائية حبل الرافعة الكهربائية نوعين: السرعة العادية والسرعة المنخفضة.

عندما يكون نوع MD في سرعة منخفضة ، فإنه يمكن القيام بالتحميل والتفريغ الدقيق ، تلميع صندوق الرمل ، صيانة أدوات الماكينات. نموذج Thus MD Electric Wire Rope Hoist يستخدم على نطاق أوسع من الموديل CD.


الميزات

أسطوانة

الأسطوانة مصنوعة من أنابيب عالية الجودة غير ملحومة وينقل الطاقة من خلال شريحة. قضيته مصنوعة من صفيحة فولاذية ملحومة. هذا هو الجزء الأساسي من الرافعة.


صنارة صيد

يتم ربط الخطاف وتوصيله بمجموعة البكرة من خلال محمل كروي الدفع ، لذلك يمكن أن يدور الخطاف بحرية.

السنانير لا تزيد عن 5 طن قدرة الرفع ذات نمط أحادي البكرة وأعلاها 10ton هي نمط مزدوج البكرة.


حبل سلك

يعتمد سلك حبل ذو قوة عالية مع قوة شد 1770 ميجاباسكال ، أداء سلامة جيد وعمر خدمة طويل.


دليل الحبل

دليل حبل قياسي مصنوع من الصلب Q235b.


محرك الرفع

يستخدم محرك الرفع ذو قوة الجر الكبيرة للامتثال للسفر المباشر المتكرر أثناء العمل بدون انقطاع.

تم تجهيز الرافعة الكهربائية بنموذج سلك CD1 مع محرك ذو سرعة واحدة من طراز ZD ، في حين تم تجهيز MD1 مع محرك مزدوج السرعة من طراز ZDS.

الفرق بين السرعة المعتادة والسرعة المنخفضة هو 10: 1.


المخفض

مصنوعة والعتاد والفؤوس من سبائك الصلب أو الكربون الصلب المؤهل. جميع مخفضات تعتمد ترس الميل مستوى 3. يتم إجراء المعالجة الحرارية المناسبة لضمان موثوقيتها وخدمة الحياة. أخيراً ، الصندوق المربع وغطاء الصندوق مصنوعان من الحديد الزهر. كلاهما يقلل بشكل جيد ويختم بإحكام.


معدات كهربائية

تتكون الآلية الكهربائية من صندوق التحكم الكهربائي ، المحدد ، زر التبديل ، سلك توصيل الخ.

وفقاً للإتجاه المحدد على زر التبديل ، اضغط على الزر بشكل صحيح وقم بالتحكم في الرافعة من خلال التتابع والخروج من الترحيل في صندوق التحكم. عادة ما يكون جهد التشغيل 36V.


حماية سلامة

* يتم استخدام محدد محرك ترس دقيق كحافة أعلى وأسفل ، والتي يمكن أن تقطع دائرة الطاقة بشكل موثوق إذا تحرك الخطاف إلى الحد الأعلى أو السفلي وذلك لإيقاف المحرك.

* حامي الزائد: الرافعة حبل الأسلاك الكهربائية يستخدم حامي الزائد الإلكترونية ، بحيث لا يتجاوز وزن الرفع الكلي وزن الرفع المقنن ؛ إذا كانت قوة سحب حبل الفولاذ أكثر من 105٪ من السعة المقدرة ، فإن جهاز الحماية الزائد سوف يقطع حلقة الرفع تلقائياً.

* الحماية من التوقف في حالات الطوارئ

* الحماية من الحرارة الزائدة لمحرك الرفع

* الإفراط في الحماية الحالية

* حماية المرحلة

* حماية انخفاض الجهد


طريقة التحكم

تحكم خط معلقة

a.36V مراقبة سلامة الجهد للإنسان.

سهلة التحكم ، لا يوجد سائق إضافي ضروري ، تعمل بعد سفرك للرافعة

ج. زر خطوة مزدوجة مع الطوارئ لتحقيق وقف السلامة

d.Connected مع عربة كهربائية علقت تحت عربة

e.Protection الطبقة IP54 IP55

f. الحياة العملية لا تقل عن 500000 مرة


جهاز التحكم

a.Taiwan يودنغ أو العلامة التجارية الشهيرة في العالم ،

b.24V سلامة الجهد السيطرة على الإنسان.

المسافة البعيدة: لا تقل عن 100 متر ،

سهل التحكم ، لا يوجد سائق إضافي ضروري ، للعمل بحرية أكبر على الأرض

ه. عشرات الآلاف من نقاط تردد الاتصال ، وعدم التدخل مع بعضها البعض

f.Two زر ضغط أو محطة جويستيك مع توقف في حالات الطوارئ.

g. فئة الحماية IP54 IP55

h. العمر الافتراضي: لا يقل عن 500000 مرة


معايير التصميم

a.GB3811 GB6067 JB / T9008.1 ~ 9008.2


مواصفات

نموذج

رفع الأثقال

رفع السرعة

تشغيل السرعة

محرك الرفع

تشغيل السيارات

وزن

تي

م / دقيقة

م / دقيقة

نموذج

قوة كيلووات

نموذج

قوة كيلووات

كلغ

CD 1T-12M

1

8

20

ZD22-4

1.5

ZDY11-4

0.2

172

CD 3T-12M

3

8

20

ZD41-4

7.5

ZDY12-4

0.8

597

CD 5T-12M

5

8

20

ZD41-4

7.5

ZDY21-4

0.8

597

CD 10T-12M

10

7

20

ZD51-4

13

ZDY21-4

0.8

1100

CD12T-12M

12

3.5

18

ZD51-4

13

ZDY21-4

0.8

1200

CD 16T-12M

16

3.5

18

ZD51-4

13

ZDY21-4

0.8

1200

CD 20T-12M

20

4.2

14

ZD52-4

18.5

ZDY21-4

0.8

1930

CD 32T-12M

32

3

16

ZDx62-6

18.5

ZDY22-4

1.5

2950

ملاحظة: يمكن تخصيص ارتفاع الرفع أي 6m ، 9m ، 20m


نموذج

ارتفاع الرفع

رفع السرعة

تشغيل السرعة

محرك الرفع

تشغيل السيارات

وزن

تي

م / دقيقة

م / دقيقة

نموذج

قوة كيلووات

نموذج

قوة كيلووات

كلغ

MD 1T-12M

1

8 / 0.8

20

ZDS22-4

1.5 / 0.2

ZDY11-4

0.2

199

MD 3T-12M

3

8 / 0.8

20

ZDS41-4

7.5 / 0.8

ZDY12-4

0.8

654

MD 5T-12M

5

8 / 0.8

20

ZDS41-4

7.5 / 0.8

ZDY21-4

0.8

654

MD 10T-12M

10

7 / 0.7

20

ZDS51-4

13 / 1.5

ZDY21-4

0.8

1150

MD 12T-12M

12

3.5 / 0.35

18

ZDS51-4

13 / 1.5

ZDY21-4

0.8

1280

MD 16T-12M

16

3.5 / 0.35

18

ZDS51-4

13 / 1.5

ZDY21-4

0.8

1280

MD 20T-12M

20

4.2 / 0.42

14

ZDS52-4

18.5 / 2.2

ZDY21-4

0.8

1450

MD 32T-12M

32

3 / 0.3

16

ZDx62-6

18.5 / 2.2

ZDY22-4

1.5

2950

ملاحظة: يمكن تخصيص ارتفاع الرفع أي 6m ، 9m ، 20m
