رافعة جسرية للهندسة

رافعة قنطرية الهندسة الوصف رافعة الهندسة القنطرية عبارة عن رافعة جسرية خاصة تم تطويرها على أساس الرافعة القنطرية العامة وفقًا لمتطلبات التشغيل وظروف العمل الخاصة بالبناء تحت الأرض. تتكون رافعة القنطرية الهندسية من سلطعون ، وجسر ، و ...

إرسال التحقيق الدردشة الآن

تفاصيل المنتج

رافعة جسرية للهندسة

وصف

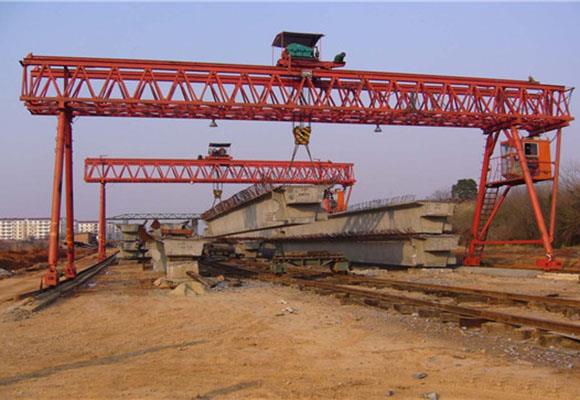

رافعة القنطرية الهندسية هي رافعة قنطرية خاصة تم تطويرها على أساس الرافعة القنطرية العامة وفقا لمتطلبات التشغيل وظروف العمل للبناء تحت الأرض.

تتكون رافعة القنطرية الهندسية من سلطعون ، وجسر متحرك ، وعربة متحركة ، وآلية سفر ، وآلية دوران هيدروليكية ، وكابينة ومعدات كهربائية.

على السلطعون تم تزويد آلية دوران هيدروليكية ، والتي تتكون من محطة عمل هيدروليكية وخطاف الخبث.

في منتصف الحامل الحامل هو خطاف ، والذي يستخدم لرفع المواد المشتركة.

آلية قيادة العربة هي الدفع الرباعي في 8 عجلات. المحرك المثبت على العربة يدفع العجلات بواسطة مخفض السرعة العمودية. تم تجهيز المشبك السكك الحديدية windproof. وهي مفصولة عن السكة عندما تكون الرافعة في حالة التشغيل العادية ، وعندما تتوقف الرافعة عن العمل ، سوف يضع المشغل القفل للقبض على السكة الحديدية لتجنب انزلاق الرافعة.

يعتمد اتجاه الإغراق الأرضي على موقع البناء.

الميزات

1. هيكل معقول وأداء مناسب.

2. البدء السلس والتوقف.

3. السفر آمنة وموثوق بها ، وحياة طويلة.

4. انخفاض مستوى الضجيج ، المقصورة سلعة مع عرض جيد.

5. سهلة التركيب وصيانة مريحة.

6. exchangeability ممتازة لقطع ومكونات.

7. محرك كرين: IP54 أو IP44 ، مستوى F العزل.

تخصيص

سعة	تي	40
امتداد	م	20	30	40
ارتفاع الرفع	م	9
سرعة الرفع	م / دقيقة	1
عربة السفر السرعة	م / دقيقة	10
سرعة نقل رافعة	م / دقيقة	14
ماكس. تحميل عجلة	KN	175	190	220
السكك الحديدية الموصى بها	نموذج	43KG / م
مجموع قوة المحرك	كيلووات	22.8		26
البعد الرئيسي (مم)	سبان (م)	20	30	40
المسافة الأساسية كرين	W	6000
عرض رافعة	ب	8286
ربط الحد الأيسر	S1	1500
ربط الحد الصحيح	S2	1500/2000

سعة	تي	60
امتداد	م	20	30	40
ارتفاع الرفع	م	9
سرعة الرفع	م / دقيقة	0.95
عربة السفر السرعة	م / دقيقة	10
سرعة نقل رافعة	م / دقيقة	15
ماكس. تحميل عجلة	KN	240	260	280
السكك الحديدية الموصى بها	نموذج	43KG / م
مجموع قوة المحرك	كيلووات	30
البعد الرئيسي (مم)	سبان (م)	20	30	40
المسافة الأساسية كرين	W	6000
عرض رافعة	ب	8286
ربط الحد الأيسر	S1	2000
ربط الحد الصحيح	S2	1500/2000

سعة	تي	80
امتداد	م	20	30
ارتفاع الرفع	م	9
سرعة الرفع	م / دقيقة	0.8
عربة السفر السرعة	م / دقيقة	10
سرعة نقل رافعة	م / دقيقة	15
ماكس. تحميل عجلة	KN	290	305
السكك الحديدية الموصى بها	نموذج	43KG / م
مجموع قوة المحرك	كيلووات	31.4
البعد الرئيسي (مم)	سبان (م)	20	30
المسافة الأساسية كرين	W	6000
عرض رافعة	ب	8286

سعة	تي	100
امتداد	م	20	30
ارتفاع الرفع	م	12
سرعة الرفع	م / دقيقة	0.8
عربة السفر السرعة	م / دقيقة	10.5
سرعة نقل رافعة	م / دقيقة	13
ماكس. تحميل عجلة	KN	190	205
السكك الحديدية الموصى بها	نموذج	43KG / م
مجموع قوة المحرك	كيلووات	46.4
البعد الرئيسي (مم)	سبان (م)	20	30
المسافة الأساسية كرين	W	12876
عرض رافعة	ب	7500
ربط الحد الأيسر	S1	2000
ربط الحد الصحيح	S2	2000
