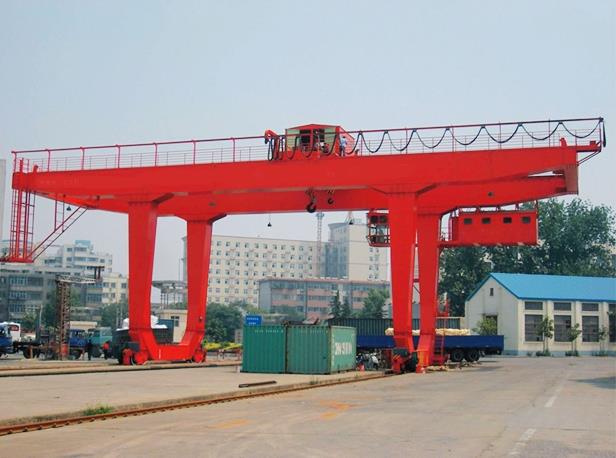

U نوع جديد تصميم المنقولة 80 طن السكك الحديدية رافعة جسرية محمولة

U نوع جديد تصميم المنقولة 80 طن السكك الحديدية شنت رافعة جسرية

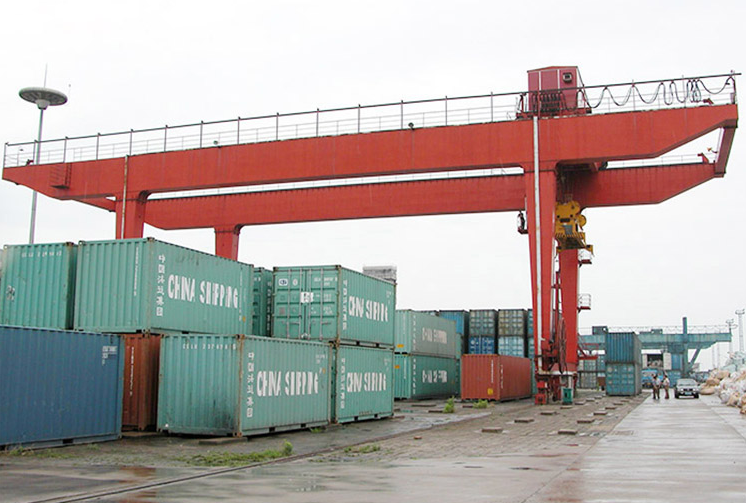

تم تصميم الرافعة الجسرية المركبة على شكل U من نوع 10-50T خصيصًا لتكديس الحاويات بشكل مكثف نظرًا لأتمتةها وأقل الحاجة ومجهزة بأجزاء التعليق المختلفة. تجمع الرافعة بين أقصى قدر من الموثوقية والسلامة مع كفاءة تشغيل عالية ، وحياة طويلة ، وتكاليف صيانة منخفضة - مما يؤدي إلى أدنى تكلفة إجمالية للملكية.

هيكل المنتج بالنسبة لك!

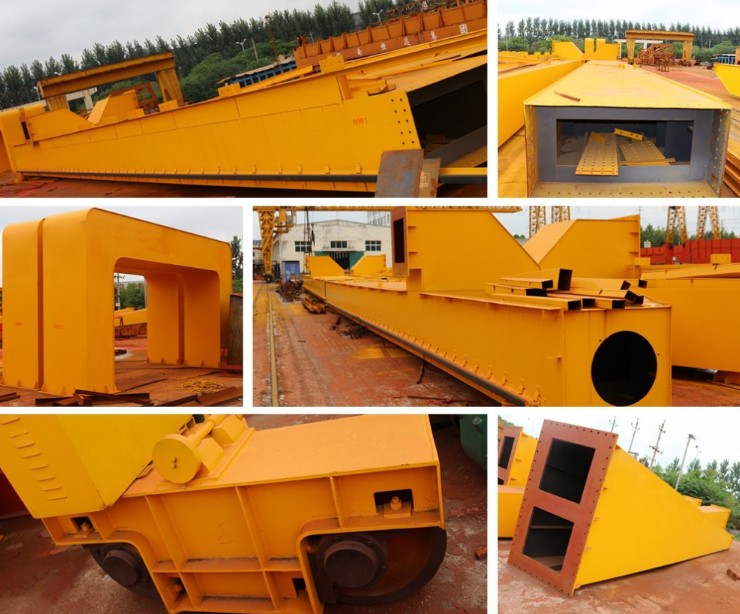

1. العارضة الرئيسية للرافعة الجسرية

2. مداد الرافعة الجسرية

يتم لحام الألواح الفولاذية بفتحة على شكل قرص العسل ، يتم وصلها بواسطة مسمار ذو دقة عالية. هناك سكة منزلقة لعربة تسير فوق العارضة التي يتم تثبيتها على الركيزة بواسطة براغي الدقة العالية التوتر. ا. تتكون من ركيزة جامدة وركيزة مرنة ، وترتبط جميع نقاط الاتصال بواسطة الترباس ذات التوتر العالي

ب. يستخدم المشغل السلم للدخول إلى الكابينة أو الوصول إلى الرافعة

ج. عندما يكون الامتداد أكثر من 30 متر ، هناك حاجة إلى ساق مرنة لتقليل الدفع الجانبي للعربة إلى القضيب عندما تقوم العارضة برفع المواد.

3. آلية السفر للرافعة الجسرية

4. عربة مع رافعة رافعة جسرية

ا. يتكون من صندوق تروس القيادة وصندوق العجلة السلبي

ب. يوفر صندوق تروس القيادة القوة لإنجاز نقل الرافعة. ما الفرق بين صندوق تروس القيادة وصندوق العجلة السلبي هو أن صندوق العجلة السلبي يفتقر إلى بنية النقل مثل الدينامو ، المخفض وزوج من العتاد المكشوف.

يتم تجميع العربة مع المحرك ، فرامل المخفض ، إطار العربة ، خطاف الطبل ، البكرة ، غطاء المطر وأجزاء أخرى. ويشمل آلية الرفع وآلية السفر عبر. تم تصميم العربة بشكل صارم وفقًا للتطبيق وبيئة العمل.

5. مقصورة رافعة جسرية

6. النظام الكهربائي للرافعة الجسرية

ا. يمكن أن تجعل النافذة الزجاجية المشغل نظرة عامة على جميع ظروف العمل وتثبيتها في الأمام وعلى جانبي الكابينة

ب. كمجموعة من الخزانات المستقلة ، يتم توصيل الكابينة الثابتة خارج الكابينة عن طريق كابل التحكم ومحطة الربط التي تم إعدادها في الكابينة. ا. يتم تضمين محرك الرفع ، محرك متنقل طويل والمحرك الهيدروليكي. يتم التحكم في النظام الكهربائي بالكامل بواسطة PLC (وحدة تحكم منطقية قابلة للبرمجة).

ب. وضع التشغيل: المقصورة والتحكم عن بعد.

ج. المكونات الكهربائية هي العلامة التجارية الأعلى من الأجزاء الكهربائية مثل: سيمنز ، شنايدر ، الخ. أو كما لمتطلباتكم.

7. منصة رافعة جسرية

8. ملاحظة Plesase:

يتم تثبيت المنصة من أجل الحفاظ على الرافعة ، ويتم إضافة الحماية لحماية سلامة الموظفين يجب فحص الحبال السلكية في عربة الترولي بانتظام وتغييرها في الوقت المناسب إذا كان هناك 10٪ من الأسلاك المكسورة ، وفك الأسلاك وتآكلها.
